Opis
ZASTOSOWANIE

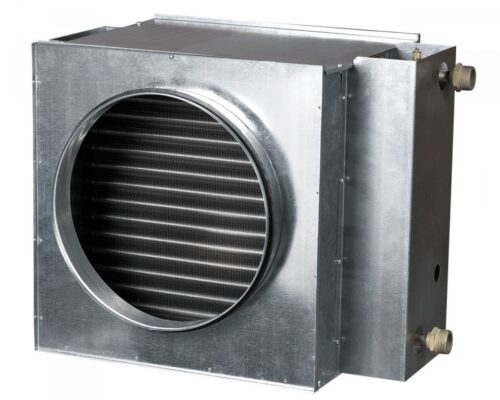

Kanałowe nagrzewnice wodne przeznaczone do podgrzewania nawiewanego powietrza w systemach wentylacji o przekrojach okrągłych.
KONSTRUKCJA
Obudowa jest wykonana z ocynkowanej stali, rurowe kolektory są wykonane z miedzianych rurek, powierzchnia wymiennika ciepła jest wykonana z aluminiowych płyt. W celu hermetycznego połączenia z przewodami wentylacyjnymi nagrzewnice są zaopatrzone w gumowe uszczelki. Nagrzewnica w wariancie dwurzędowym, przeznaczona jest do eksploatacji przy maksymalnym roboczym ciśnieniu 1,6 MPa (16 bar) i maksymalnej roboczej temperaturze wody +90oC. We wlotowym króćcu nagrzewnicy jest przewidziana możliwość montażu czujnika temperatury zabezpieczającego przed zamarzaniem nagrzewnicy.
MONTAŻ
– Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Nagrzewnice wodne powinny być ustawiane w położeniu pozwalającym dokonać jej odpowietrzania. Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy.
– Zaleca się ustawiać tak, żeby strumień powietrzny był równomiernie rozdzielony na cały przekrój.
– Przed nagrzewnicą powinien być ustawiony filtr powietrzny, zabezpieczający przed zabrudzeniem.
– Nagrzewnica powinna być ustawiana za wentylatorem. Odległość między wentylatorem a nagrzewnicą powinna wynosić nie mniej niż dwie średnice nagrzewnicy.
– Nagrzewnicę należy połączyć zgodnie z przykładem poniżej. W innym przypadku jej sprawność będzie mniejsza o około 15%.
– Jeśli nośnikiem ciepła jest woda, urządzenia grzewcze są przeznaczone dla instalowania tylko wewnątrz pomieszczenia. Dla montaży zewnętrznego konieczne jest używanie jako nośnika ciepła niezamarzającej mieszkanki (na przykład roztwór glikolu etylenowego).
– Dla prawidłowej i bezpiecznej pracy nagrzewnicy proponuje się stosować system automatyki, zabezpieczający kompleksowe sterowanie i zabezpieczenie:
- automatyczne regulowanie mocą i temperaturą ogrzewanego powietrza;
- włączenie systemu wentylacji ze wstępnym nagrzewaniem nagrzewnicy;
- zastosowanie zasłonek powietrznych, wyposażonych w napęd z mechanizmem wspomagającym ze sprężyną zwrotną;
- ocenianie stanu filtra przy pomocy czujnika różnicowego ciśnienia – presostatu;
- zatrzymanie wentylatora w przypadku groźby zamarznięcia nagrzewnicy.
