Opis

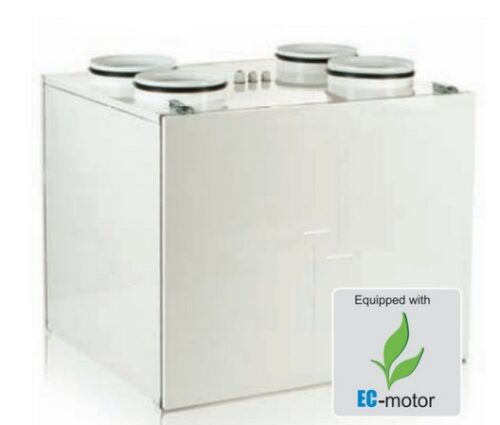

Centrala nawiewno-wywiewna z odzyskiem ciepła o wydajności do 180 m3/h, w obudowie izolowanej termicznie i akustycznie. Efektywność rekuperacji – od 85 do 98%
- Obudowa: stal z powłoką polimerową z wewn. izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm
- Filtr: płytowy o klasie filtracji G4
- Wentylatory: silniki elektro komutatorowe prądu stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki
- Wymiennik ciepła: polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła
- Wyposażone w bypass
- Dotykowy panel sterujący A11 lub A14
ZASTOSOWANIE
Centrale wentylacyjne to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciw prądowym, o wysokiej efektywności odzysku ciepła. To energooszczędne rozwiązanie dla domów prywatnych i mieszkań. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi.
OBUDOWA
Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm.
FILTR
Centrala wentylacyjna wyposażona jest w filtry płyto we o klasie filtracji G4. Opcjonalnie zastosować można filtry o klasie filtracji F7.
WENTYLATORY
Zastosowane zostały silniki elektro komutatorowe prądu stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).
WYMIENNIK CIEPŁA
W centralach wentylacyjnych zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia.
BY-PASS
Wszystkie centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz.
STEROWANIE I AUTOMATYKA
Centrale posiadają wbudowany system automatyki. System ochrony przed zamarzaniem pracuje wg następującego schematu: w przypadku wykrycia zagrożenia zamarznięcia czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. W zestawie znajduje się wielofunkcyjny panel sterujący i kabel komunikacyjny o długości 10 m.
DOTYKOWY PANEL STERUJĄCY (A14)
Centrala z automatyką A14 wyposażona jest w panel sterujący z ekranem dotykowym LED.
Funkcje panelu sterowania:
– Sterowanie wydajnością wentylatorów w trybach: Wył., Minimalna, Średnia i Maksymalna;
– Ręczne otwieranie i zamykanie by-passu;
– Powiadomienie o konieczności obsługi serwisowej filtrów;
– Sygnalizacja błędów.
Centralę z automatyką A14 można podłączyć do komputera za pomocą kabla USB. Po zainstalowaniu specjalnego oprogramowania dostępne są następujące funkcje:
– Aktualizacja programu centrali;
– Indywidualna regulacja obrotów dla trybów Wył., Minimalna, Średnia i Maksymalna w przedziale od 1 do 100% dla wentylatora nawiewnego i wywiewnego;
– Regulacja poziomu wilgotności oraz obrotów, osiąganych w przypadku zadziałania opcjonalnego czujnika wilgotności HV2;
– Regulacja obrotów, osiąganych w przypadku zadziałania opcjonalnego przekaźnika zewnętrznego;
– Ustawienie temperatury uruchomienia systemu zabezpieczającego urządzenie przed zamarznięciem ;
– Ustawienie timera powiadomienia o konieczności obsługi serwisowej filtrów;
– Kontrola pracy timera powiadomienia obsługi serwisowej, poziomu wilgotności, przekaźnika zewnętrznego i by-passu;
– Wyświetlenie kodów błędów.
PANEL DOTYKOWY (A11)
Centrala z automatyką A11 wyposażona jest w dotykowy panel sterowania z ciekłokrystalicznym wyświetlaczem – PS SENSE 01.
Funkcje panelu sterowania:
– Włączenie i wyłączenie centrali;
– Wybór wydajności (Minimalna – Średnia – Maksymalna) oraz odrębna regulacja obrotów wentylatora nawiewnego i wywiewnego w zakresie od 0 do 100%;
MONTAŻ
Centrale wentylacyjne przeznaczone są do montażu naściennego. Dostęp dla obsługi serwisowej i wymiany filtrów od strony przedniego panelu. W czasie montażu panel serwisowy można wstawić zarówno z lewej jak i z prawej strony centrali w kierunku nawiewanego strumienia powietrza.
